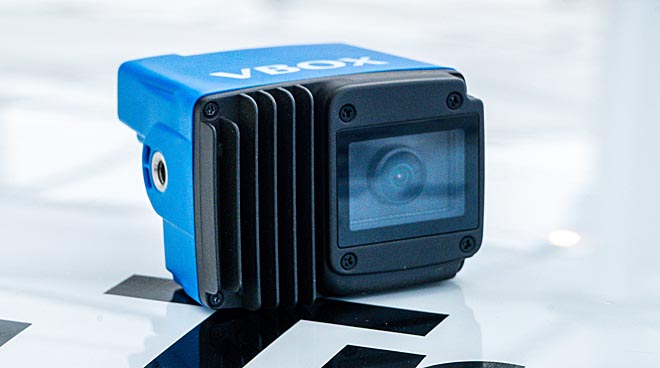

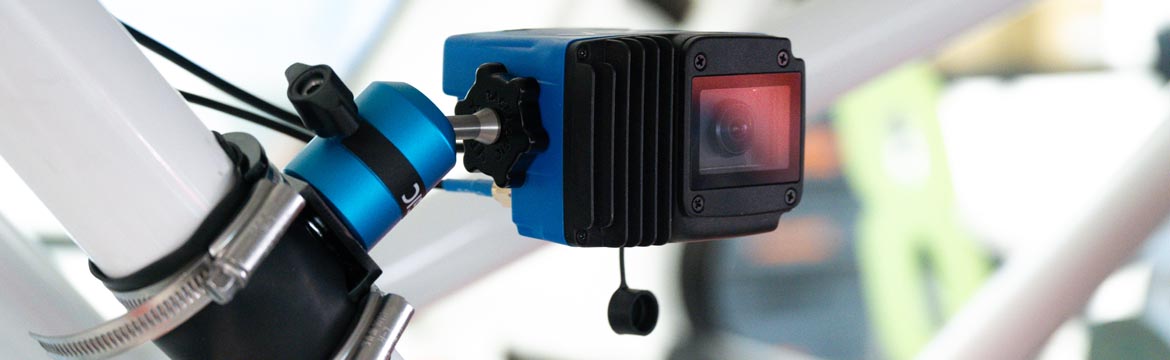

VBOX VIDEO HD1.
Der neue Racelogic Singlecamera-Videologger.

Die kleine Schwester der VBOX VIDEO HD2 mit maximaler Integration. Ultrakompakt.

Quickfacts:

25Hz GPS, Full-HD-Video, CAN und CAN FD, Echtzeit-Datenoverlay und professionelle Datenanalyse - integriert in einem nur 167g leichtem System.

Videodatenlogger mit 1 FullHD-Kamera und 25Hz GPS und 80 Kanal CAN
Live Videooverlay = VBOX VIDEO HD2
Datenoutput = VBOX VIDEO HD2: je 1 VBO- und je 1 MPEG-Datei pro Run
Setupsoftware = VBOX VIDEO HD2 SetupSoftware
Analysesoftware = VBOX VIDEO HD2 CircuitTools 2 und CircuitTools 3

Die VBOX VIDEO HD1 spielt immer dann eine Rolle, wenn der Bauraum eng wird.

Die im Pro-Racing bekannte Performance der VBOX VIDEO HD2 wird von der VBOX VIDEO HD1 nahezu erreicht. Natürlich reduziert auf eine einzelne Kamera.

Für VBOX VIDEO Poweruser: die VBOX VIDEO HD1 teilt sich Analyse- und Setupsoftware mit der HD2. Volle Performance ohne Umgewöhnung. Und natürlich wie immer bei Racelogic: Ein Tool, kein Toy. Es handelt sich auch hier um eine komplette GPS- und CAN-Racing-Datenaufzeichnung und um eine Motorsportvideokamera in einem. Die "kleine" VBOX VIDEO HD1 ist hart im Nehmen und aufzeichnungssicher.

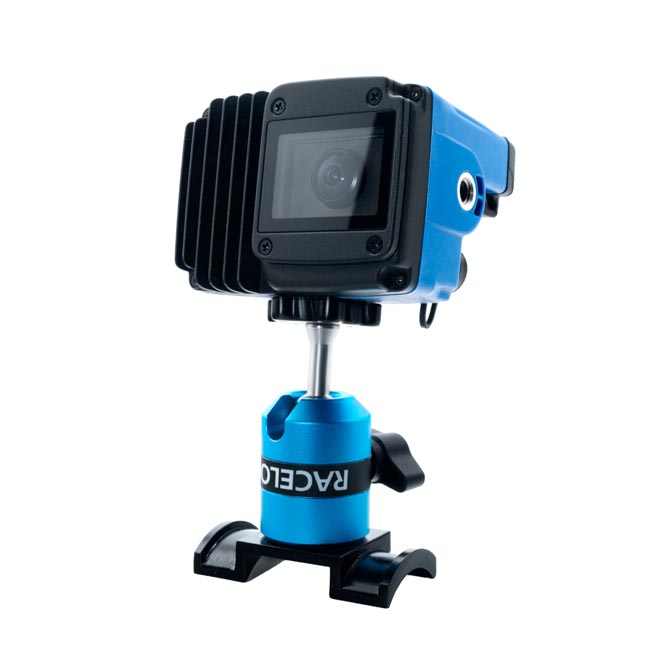

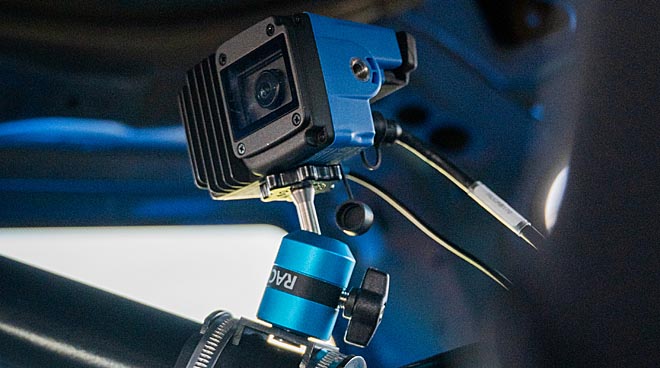

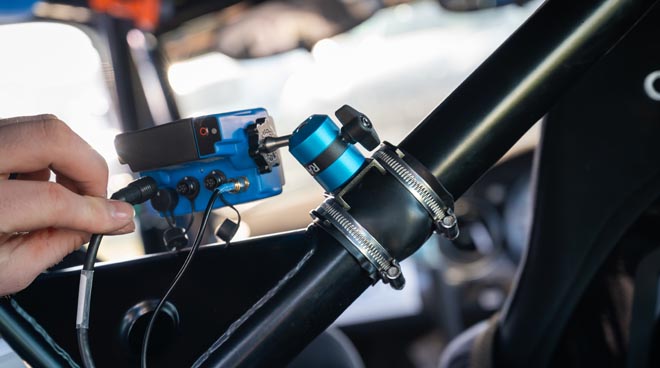

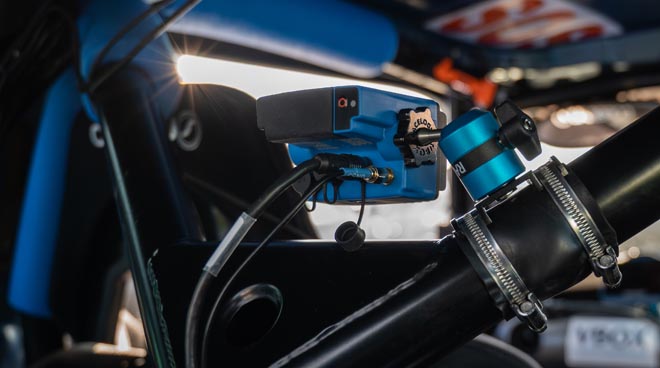

Das Tool ist ideal für schnellen Einbau. Und kommt exklusiv bei Leitspeed mit eleganter Kabelarchitektur und dem Zubehör für den straßenzugelassenen Trackdayracer bis hoch zum professionellen Racecar in FIA-Rennserien.

Produkt-Details:

25Hz GPS-Engine (Industriemesstechnik-Level)
Automatische Streckenerkennung für Laptiming und Grafik durch GPS-Location
80 Kanal CAN-Interface (2 CAN Schnittstellen, CAN 2.0 und CAN FD)
25Hz Logging aller Datenkanäle
1 Kamera, 1.080p, 30fps Videorecording
3 Objektivsettings wählbar: 66°, 92° (default), 132°
Echtzeitdatenoverlay im Videobild, völlig frei konfigurierbar für Laptime, Trackmap, Speed, G-Forces ...
automatische Bildausrichtung durch internen Sensor
kompaktes, stabiles und temperatursicheres Gehäuse, spritzwassergeschützt
nur 167g Systemgewicht
FAT32 und exFAT SDHC-Kartensupport (bis 512GB), 8,5 GB Datenmenge pro 1h
Automatische Synchronisation von Video und Daten in der Analysesoftware CircuitTools
5s Video-Prebuffer, einstellbar bis 30s, so dass stehende Starts sicher aufgezeichnet werden
Logging Modes: Start-Stopp per GPS-Speedtrigger einstellbar, CAN/Event-Trigger, manueller Start-Stopp
Kameraeinstellung durch Smartphone-APP (Wifi)
interne GPS-Antenne, externe Antenne im Paket dabei (empfohlen)
internes Mikrophon, externes Mikrophon optional

Highlight 1: Hochtransparente Daten- und Videoanalyse

Der Königsweg im modernen Datarecording: Racelogic CircuitTools Analysesoftware mit automatisch synchronisiertem Onboardvideo auf der GPS-Positionsachse für optimale Vergleichbarkeit - auch auf langen Strecken, auf denen oftmals die Linienwahl von Runde zu Runde variiert. Speziell in der Langstrecke, ideal, wenn sich mehrere Piloten ein Auto teilen.

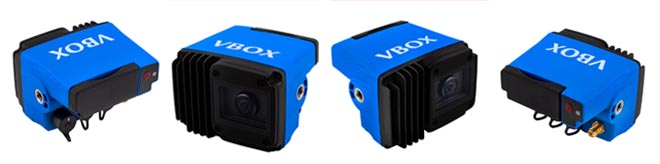

Highlight 2: Motorsport-Hardware, kompakt, leicht, aufzeichnungssicher, inboard wie outboard

Die 25 Hz VBOX VIDEO HD1 ist exakt auf die Erfordernisse der Messtechnik im Motorsport zugeschnitten und liefert valide und akkurate Bild- und Datenwerte. Die hochwertige Hardware überzeugt trotz Miniaturisierung: professionelles 25 HZ Logging aller Kanäle, hochfestes, spirtzwassergeschütztes Kunststoffgehäuse, anodisierter Aluminiumkühlkörper für Wärmetransfer, wechselbarer Linsenschutz, Hirose-Messtechnik-Stecker für sichere Verbindungen sowie Board und Komponenten für sicheren Dauerbetrieb auch bei harten Umweltbedingungen.

Highlight 3: Full-HD Onboardvideo mit Live-Datenoverlay

Volle 1.920x1.080 Auflösung, hohe Farbtreue und vollständig nutzerkonfigurierbares Live-Datenoverlay. Das Video löst sehr hoch auf und bietet die Möglichkeit im Detail zu arbeiten: Flaggensignale und die Streckenpostenaction wird beweisbar aufgezeichnet und auch die Bewegungen des vorausfahrenden Autos werden im Detail transparent. Eine Besonderheit der HD1: variabler Objektivwinkel.

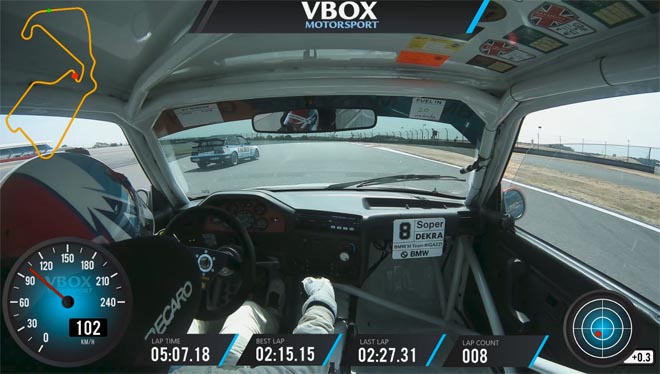

Output 1: Onboardvideo mit Live-Datenoverlay

Video-Output H.265 (HEVC) encoding mit Dynamic bit rate für herausragendes 1.080p Videobild

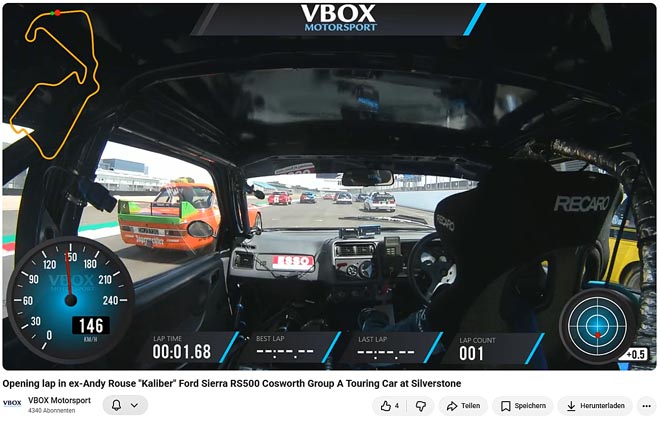

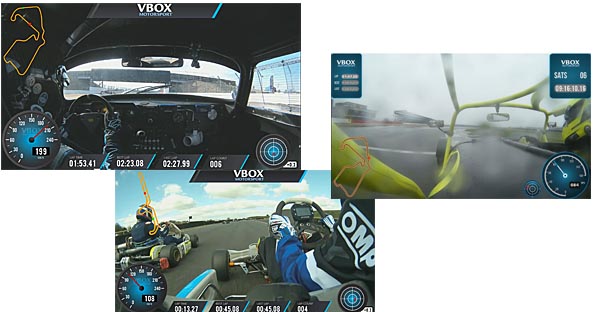

Videobeispiel VBOX VIDEO HD1 Link zu Youtube @Racelogic

Das Onboardvideo hilft durch das Live-Datenoverlay, erstes Potential zufinden, Kernwettbewerber einzuschätzen, Incidents aufzuklären. Durch die variable Einstellung der Kamerawinkel (bis zu max. 132°) kann der Raum rund um das Fahrzeug inklusive der Piloteninputs vollständig transparent werden.

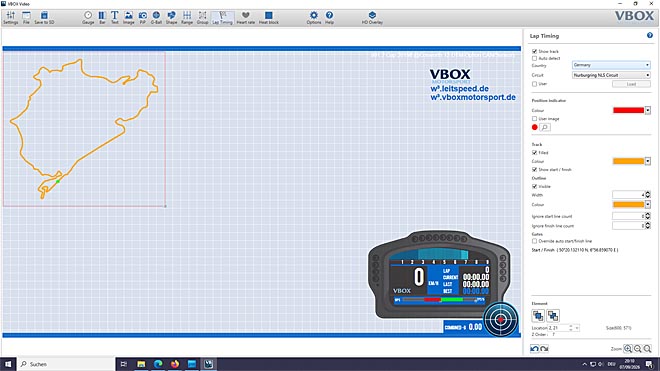

Videografik in der Setupsoftware

Die VBOX VIDEO Setupsoftware entwirft wie eine Grafiksoftware ein völlig frei konfigurierbares Overlaydesign. Elemente stammen aus der Systembibliothek oder können vom User selbst als Bilder (PNG, JPEG) hineingeladen werden. Die Skalen, Ziffern und Anzeigen werden dabei mit den Datenkanälen animiert. Einfach, punktgenau und mit eigenständig automatisierter Synchronisation zwischen Datenaufzeichnung und Einblendung. Wenn im Setup aktiviert, wird die Strecke und das Laptiming automatisch in das Overlay integriert. D.h. einmal das eigene Setup für die Saison erstellen, die Streckenaktualisierung übernimmt das System automatisch.

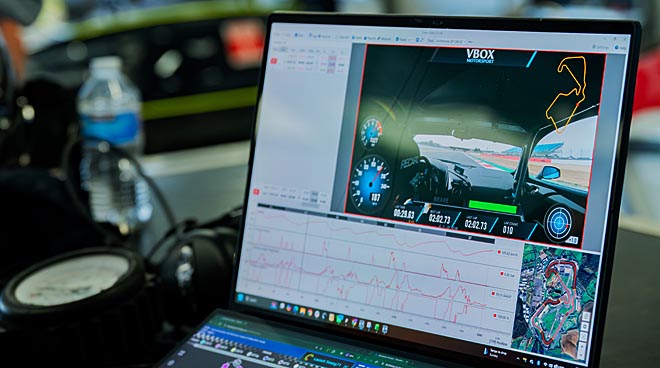

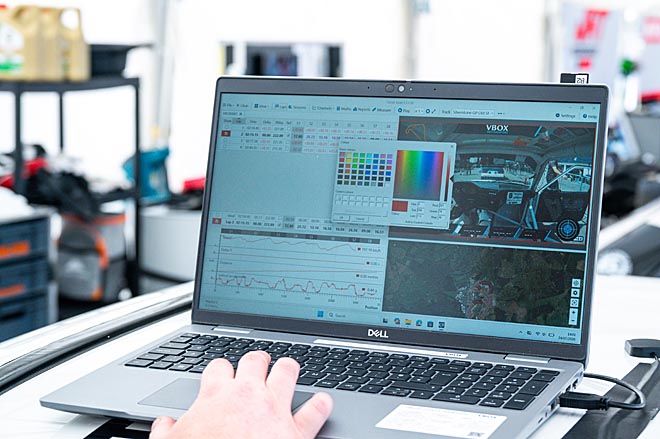

Output 2: Daten- und Videoanalyse, Speed, Incident, Setup
Teilautomatisch, anschaulich und perfekt synchronisiert für den Zeitgewinn

Aktuell stehen die Programme CircuitTools 2 und CircuitTools 3 für Windows und Mac zur Verfügung.

Kondensierte IOS-Varianten für Iphone und Ipad ebenso.

Unsere Analysesoftwares sind absolut führend in der Kategorie Datarecording & Embedded Video:
Die automatische Synchronisation von Video und Daten und gleichzeitig der exakten Gegenüberstellung von mehreren Runden on Track zum Datenvergleich.

Die automatische Streckenerkennung mit Start-Ziellinien- und Sektorzeitfunktionen zerlegt den Stint automatisch in einzelne Runden und diese werden einfach per Klick überlagert. Die Synchronisation der Runden und Videos ist herausragend: Wahlweise auf der Zeitachse, der Wegachse oder hochgenau und empfohlen auf der GPS-Positionsachse. Einzig diese Positionsgegenüberstellung aller Daten ermöglicht realistische Rundenzeitvergleiche mit dem Delta-T-Kanal.

Eine individuelle Ausschnittsvergrößerung des Graphen bedingt einen angepassten Delta-T-Kanal, das Videoreplay (inkl. Zeitlupenfunktionen und Auto-Repeat) über eine Sektion bedingt den passenden Datenausschnitt.

Verschiede Analysescreens ermöglichen individuelles, zielgenaues Arbeiten: Video-Daten-Vergleiche, alle Fenster inklusive Streckengrafik und G-Force-Plot, reine Datendarstellung, reiner Video-versus-Video-Vergleich, Videoreplay-Funktionen und vieles mehr geben maximale Transparenz.

Die Datenanalyse ist das Herzstück jeder VBOX VIDEO und auch der Hauptunterschied zu einfachen Kamerasystemen ohne jede Möglichkeit der Synchronisation und Analyse auf den notwendigerweise verschieden wählbaren X-Achsen.

Damit ist die VIDEO VBOX geeignet für:
- Speedanalyse
- Pilotenvergleich, Liniendiskussion
- schneller Videovergleich, ohne lange Detaildatenauswertung
- Incidentanalyse und Diskussion
Jede VBOX VIDEO ist also mehr als normales Datarecording. Und ein Vielfaches Mehr als simple Action-Cams. Die VIDEO VBOX ist ein zentales Tool für modernes Arbeiten rund um die Action on Track.
Technische Daten, Abmessungen, Interfaces

GPS Engine Specs

Speed

Genauigkeit: 0,1 km/h (über 4 Mess-Semples)
Einheiten: km/h oder mph
Update Rate: 25Hz
Maximalgeschwindigkeit: 1.800 km/h
Auflösung: 0,01 km/h

Distanz

Genauigkeit: 0,05% (<50 cm / 1 km)

Einheiten: Meter, Feet
Auflösung: 1cm

Position

2D Position: +-2m 95%CEP
Höhe: +-4m 95% CEP

Beschleunigung

Genauigkeit: 1%

Maximum: 4 g
Auflösung: 0,01 g

Heading

Auflösung: 0,01°

Genauigkeit: 0,1°

Rundenzeiten

Auflösung: 0,01s
Genauigkeit: 0,01s (bei Speed > 100 km/h)

Videografik, Sound, Speicher

Aufzeichnungs-Modi:

Nur in Bewegung (GPS-Speed Trigger für Start und Stopp, frei setzbar)
Andauernd
Manuell (Record-Button)
Advanced (CAN oder andere Trigger, basierend auf Ereignislogik)

Video-Prebuffering:

Bis max. 30s Videofilmspeicher (einstellbar) vor dem Start-Stopp-Trigger

Default: 10s
Minmum: 5s

Overlay-Grafik:

24-bit Farben mit 8-bit Alpha Transparenz

Grafiken frei konfigurierbar: Tachos, Skalen, Balkendiagramme, Digitalziffern, Streckenkarte, Bilder und Text

Frei animierbar durch GPS Parameter oder externe CAN-Daten

Alarme: Text und Bild können sich verändern, wenn Parameter bestimmte Werte erreichen

Video Encoding:

H.265 (HEVC) Codec mit variabler Bitrate

30fps, ca. 2,5 MB/s

Speicher:

8,5 GB / 1 h
SDHC Karte, Klasse 10, >50MB/s Schreiberate empfohlen
FAT32 und exFAT Formatierungen unterstützt

HDMI Output:

Micro-HDMI
HDMI 1.3mit EIA/CEA-861-D Videoformatunterstützung
Audio 2 Kanal LPCM, 48 kHz

Hardware, Abmessungen, Gewicht

System-Spezifikationen

Strom: 6-18V DC
Leistung: 6 W max.

Arbeitstemperaturfenster: -20°C bis +60°C
Aufbewahrungstemperaturfenster: -20°C bis +85°C

Wasserdichtigkeit: spritzwassergeschützt

Gewicht: 167g

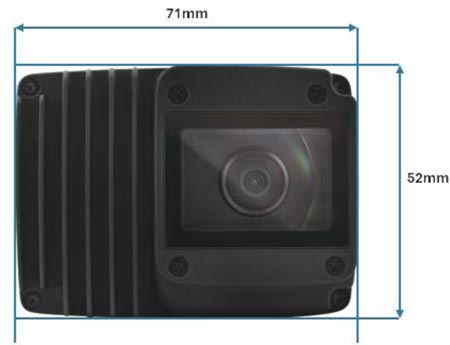

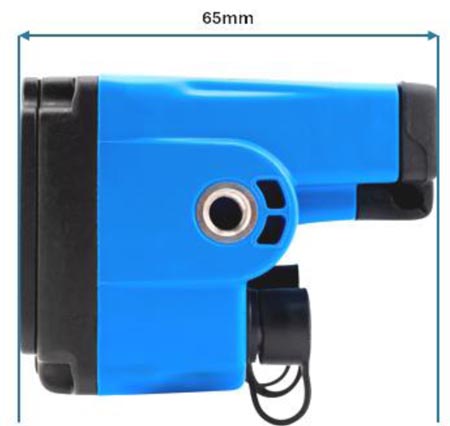

Abmessungen: 71 x 65 x 52 mm

Montage: 3x Foto-Gewindelöcher (1/4"-20 UNC)

Gehäuse: mit Fiberglass verstärkter Kunststoff
Linsenschutz: gehärtetes Glas, austauschbar

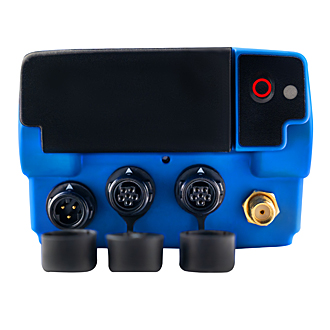

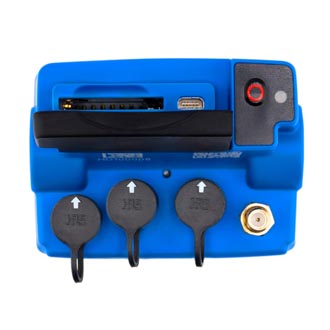

Steckverbinder, Pinouts, Inputs, Outputs

Steckverbinder 1 Mikrophon (HR30-3-pin)
Pin1 Audio In

Pin2 Mic Bias
Pin3 Audio GND

Steckverbinder 2 PWR/CAN/SER (HR30-6-pin)

Pin1 RS232 Rx
Pin2 RS232 Tx
Pin3 CAN high
Pin4 CAN low
Pin5 PWR

Pin6 GND

Steckverbinder 2 PWR/CAN/SER (HR30-6-pin)

Pin1 RS232 Rx
Pin2 RS232 Tx
Pin3 CAN high
Pin4 CAN low
Pin5 PWR

Pin6 GND

GPS-Antennenbuchse

GPS-SMA

SDHC-Kartenreader
Micro-HDMI

Inputs:

Single Kamera, integriert
Objektiv FOV: 66° narrow, 92°default, 132° wide

Mikrophone, integriert

optional externes Mikrophon / Intercom-Kabelbaum

RS232 / SER

Kommunikation zum Laptimer OLED S

CAN Busse
CAN 2.0
CAN FD

Insgesamt 80 Kanäle

GNSS Antenne

Antenne intern (sofern nicht abgedeckt im Fahrzeug)
Antenne extern

Outputs:

Micro HDMI Video out
HDMI inklusive Audio und Live-Datenoverlay
1.920x1.080

SD-Karte
SDHC Karte, FAT32 und exFAT, bis 512GB, Class10
1 Datensatz VBO je Run
1 Videodatei MPEG je Run

WiFi (2,4 GHz)
Kameraeinstellung mit Preview-APP VBOX VIDEO

RS232/SER
Bidirektionaler Link zu Laptimer OLED S

CAN Output
Racelogic CAN output (nur GNSS Daten)
Optionaler Laptimer onboard

Onboard-Laptiming Erweiterung: Der OLED Laptimer S mit Hirose-Steckanschluss.

Facts:

Klassisches Laptiming auf 0,01s genau
Live-Delta-T Display, Predictive Laptiming mit dem Echtzeitvergleich an jedem Punkt der Strecke zwischen laufender Runde und Referenzrunde
Konfigurierbare LEDs (Delta-V oder Delta-T)

Bedientool für die VBOX VIDEO HD1: Streckenauswahl, Scene-Auswahl, Setzen der SF-Lines und mehr ...

Mehr: Alle Infos zum OLED Laptimer S ...
Produktrange und Zubehör

VBOX VIDEO HD1 (basic launch package V1):

VBOX VIDEO HD1
unbelegtes Kabel mit offenen Enden (PWR, CAN, SER)
GPS-Antenne SMA
32GB SHDC-Karte
Überrollkäfig-Kit
______________________

2.285.- EUR inkl. 19% MwSt.
